电镀模块

模拟和控制电镀过程

“电镀模块”是 COMSOL Multiphysics^® 的一个附加模块，为工程师和科研人员提供了通过仿真深入了解、优化和掌控电镀过程的能力，其中为研究各种参数对电镀过程的影响提供了一种经济高效的方法，包括电镀池几何形状、电解质成分、电极反应动力学、工作电压和电流，以及温度等因素的影响。

通过使用“电镀模块”进行仿真，用户可以得到电极表面的电流分布图，以及沉积层的厚度和成分。这使您能够对各种应用进行建模，例如电导体和热导体的制造，以及复杂形状薄型零件的电铸。此外，您还可以将“电镀模块”与 COMSOL 产品库中的其他模块结合使用，进一步扩展其多物理场功能，例如模拟湍流和两相流等现象。

电镀模块支持的建模对象

“电镀模块”广泛适用于各种应用领域。

电泳涂漆

研究高电阻涂层的沉积过程，这一过程会导致涂层区域的电流分布发生动态变化。

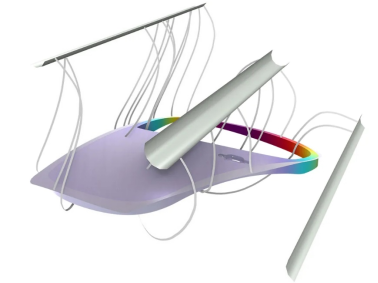

车门的电泳涂装。

电镀

研究多个组件的电镀均匀性。

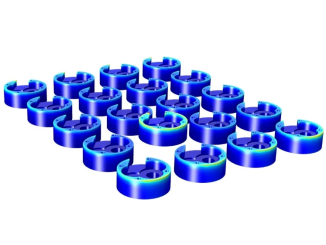

电镀组件阵列过程中的沉积厚度。

电解沉积¹

从电解质溶液中提取铜，并研究阴极表面的沉积速率。

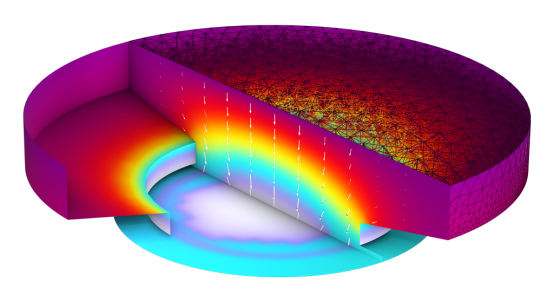

自搅拌电化学电池的速度分布，其中一个电极上的气泡演化引起了对流。

电化学加工

研究电化学加工过程，以及不断变化的几何形状对材料去除进度的影响。

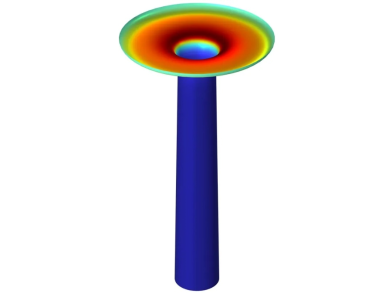

由于电化学加工而产生的微孔表面的电流密度。

反向脉冲电镀

在金属沉积过程中，通过反向脉冲溶解来减弱小突起。

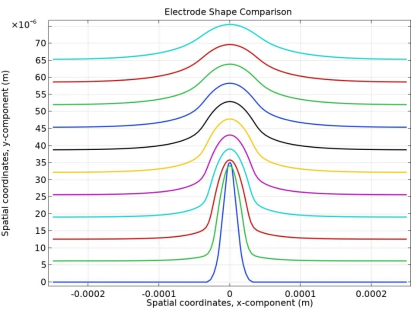

反向脉冲电镀产生的电极曲线。

印刷电路板（PCB）²

模拟 PCB 制造中的电镀过程。

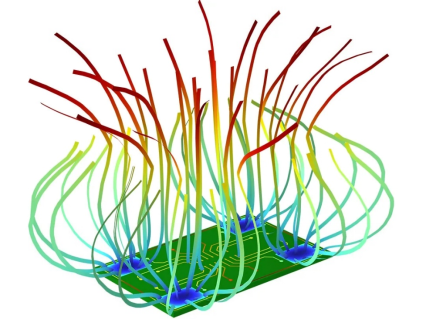

印刷电路板上的电场沉积流线。

铝阳极氧化

通过模拟阳极氧化过程，在金属和塑料表面实现均匀的保护性或装饰性涂层，并优化电极的覆盖范围。

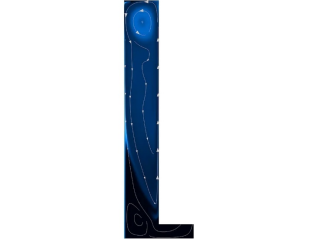

L 型挤压铝阳极的电流分布。

吸附-解吸物质

提供狭窄通孔和沟槽中吸附-解吸动力学的模拟解决方案。

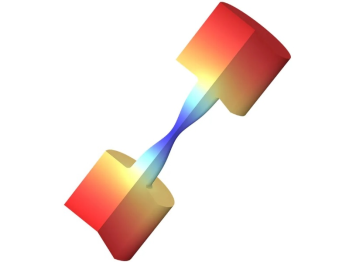

铜沉积后，通孔变形几何中的浓度变化。

备注：

1. 需要“CFD 模块”

2. 需要“ECAD 导入模块”

电镀模块的特征和功能

探索用于模拟电镀电池中各种现象的特征。

一次、二次和三次电流密度分布

COMSOL Multiphysics^® 及其“电镀模块”为用户提供了现成且用户友好的接口，用于对电镀过程进行建模。一次电流分布、二次电流分布 和三次电流分布 接口涵盖了基本功能，能够使用极化曲线对电流分布和表面动力学进行建模，并在模型中包含质量传递效应和本体平衡反应。

通过选择其中不同接口，用户可以选择获得足够准确的系统描述所需的保真度级别。无论模型只需包含欧姆效应还是更复杂的情况（例如需要包含多种物质的质量传递和平衡反应），COMSOL Multiphysics^® 都可以根据需要为给定的物理系统无缝添加尽可能多的物质和反应。

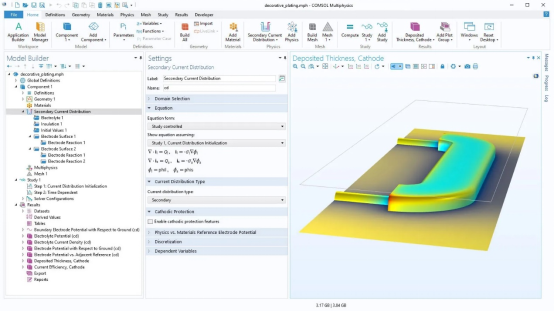

本模型使用二次电流分布，阳极和阴极完整地应用了 Butler-Volmer 动力学原理。其中计算阴极沉积层的厚度以及由阳极表面溶解引起的图案变化。

电镀层及其成分

当沉积金属层或阳极厚度变化较小时，通过仿真能够准确跟踪镀层厚度，并预测这种变化可能对电极中的欧姆效应产生的影响，而无需实际改变几何形状。其中引入的厚度变量也会影响电极的局部电导率，而通过定义电极反应的化学计量系数、摩尔质量和沉积或消耗金属的密度，就可以根据电极动力学表达式自动计算电极厚度的变化。

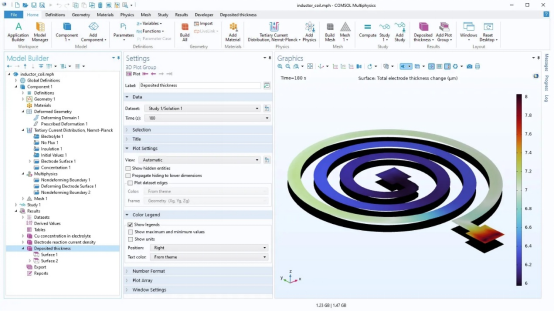

本例对电感线圈的沉积进行建模，从几何形状上看，其中将沉积图案压入隔离光刻胶掩模和光刻胶顶部的扩散层中。

壳电极中的电流传导

“电镀模块”包含电极，壳 接口对边界切向上的电流传导进行模拟，适用于对薄电极进行建模，其中电极法向上的电位变化可以忽略不计。在这种情况下，薄电极域被边界上的偏微分方程式所取代，可以减小问题的规模，并避免薄层中出现网格各向异性的潜在问题。

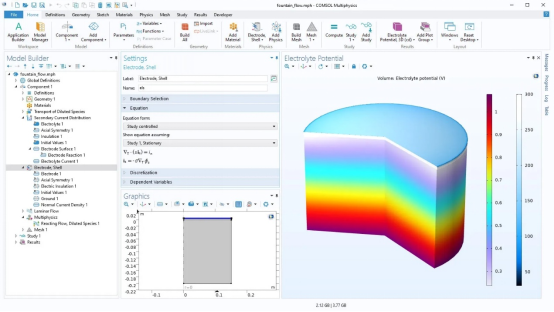

本例分析包含旋转水的电池中的对流流动效应，以求解层流剖面、浓度分布和电解质电位。请注意，此模型需要“CFD 模块”。

移动电极表面的变形几何

“电镀模块”提供了预定义的多物理场接口，用于对电化学电池中的沉积或溶解过程引起的变形进行瞬态建模。这种建模方法利用了变形几何，其中边界的速度由电化学反应确定。

此外，我们还提供了水平集 和相场 接口用于电镀建模，其中电极表面的拓扑结构随电镀过程发生变化。

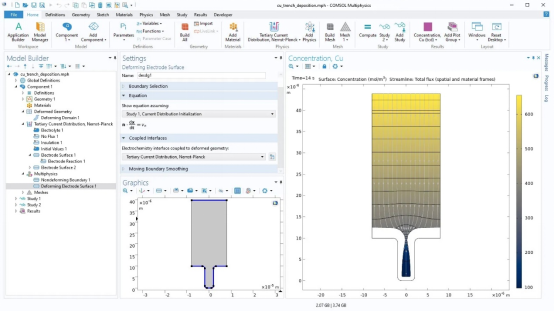

沟槽示例演示了如何模拟阴极表面发生铜电沉积时的变形几何。

电化学反应动力学

“电镀模块”提供了对电化学电荷转移反应进行建模的能力，其中动力学表达式可以是建模变量的任意函数。这些变量包括化学物质浓度、电极-电解质界面处的局部电极和电解质电位、温度等。

您可以在二次电流分布 和三次电流分布 接口中输入电极动力学的参数，例如系统中电极反应的交换电流密度、阳极和阴极电荷转移系数、化学计量和平衡电位。我们还提供了在单个电极表面上添加竞争反应的功能，例如电镀电极上的析氢反应。此外，化学物质传递 分支下的化学 接口还可用于定义各种均相和非均相反应。

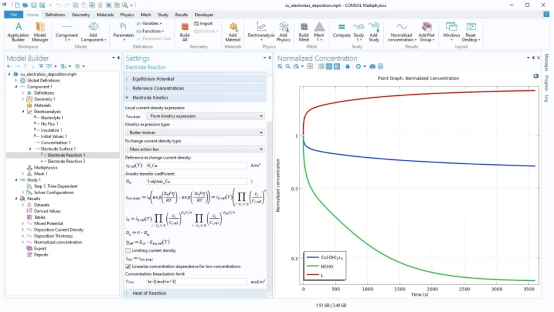

无电沉积或电镀是一种不需要任何外部电力的非电镀方法。该模型可以预测无电沉积过程中的电流密度、沉积厚度以及离子物质浓度的变化。

物质传递

“电镀模块”可用于模拟化学物质在稀溶液中通过扩散、对流和迁移进行的传递。多孔介质中的稀物质传递 接口用于计算物质浓度，以及自由和多孔介质中的传递，例如，固相基质完全固定或充气介质也假设为固定的情况。

Nernst-Planck 方程 接口可用于计算受电场作用的电解质的浓度。此外，还可用于模拟载流物质（离子）具有显著浓度梯度的通用电化学池。您还可以使用表面反应 接口来模拟表面物质的菲克输运。

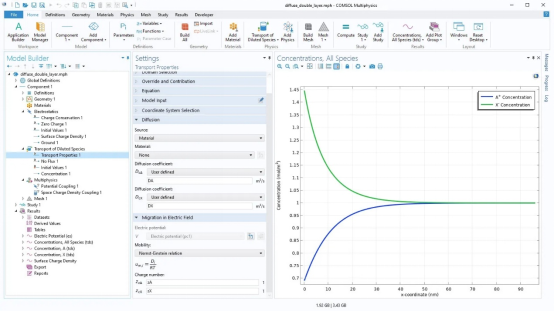

由耦合的 Nernst-Planck-Poisson 方程组描述的扩散双电层是通过结合稀物质传递 和静电 接口来定义的，分别考虑了质量传递和电荷转移。

扩展的多物理场分析

“电镀模块”可以与 COMSOL 产品库中的其他附加产品结合使用，使用户能够将描述电镀或蚀刻过程的物理场与其他模块相互耦合。例如，与“传热模块”相结合以研究热效应的影响；或与“CFD 模块”相结合以了解涡流、湍流或两相流的影响。

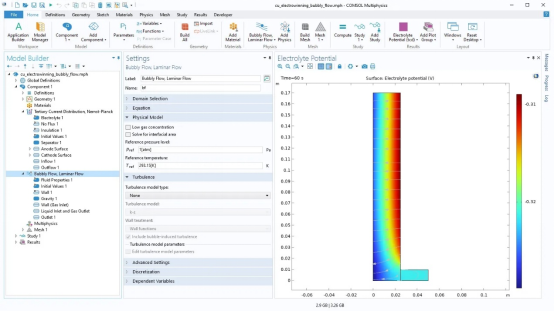

本例使用三次电流分布，Nernst-Planck 接口对离子物质的电荷和质量传递进行建模，并使用气泡流，层流 接口模拟由于阳极表面析出氧气引起的两相流。该模型演示了两相流对铜电镀的影响。

传热

在电化学池中，存在着电解质或固体导体材料中的电荷传输、电极反应中的活化过电位以及混合热等现象，可能导致不可逆的电压损失。同时，由于电极反应中的熵变，还可能出现可逆的热源和热沉。

电化学热 多物理场耦合可用于根据电化学接口中不可逆热（焦耳热和活化损失）和可逆热效应的总和来定义热源。此外，在模型中的不同组件之间设置手动耦合时，您还可以使用电化学接口定义的热源变量，以更好地控制热管理。

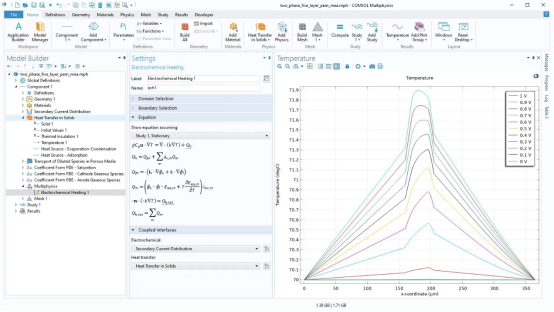

本例使用电化学热 多物理场耦合模拟两相聚合物电解质膜（PEM）燃料电池。
